汽車密封圈等離子清洗機(jī)處理
文章導(dǎo)讀：汽車密封圈的等離子清洗處理是提升其密封性能、可靠性及使用壽命的關(guān)鍵工藝。以下從處理原理、設(shè)備選型要點(diǎn)、工藝參數(shù)優(yōu)化、應(yīng)用優(yōu)勢(shì)及注意事項(xiàng)等方面，為你詳細(xì)解析汽車密封圈等離子清洗機(jī)的選擇與應(yīng)用：

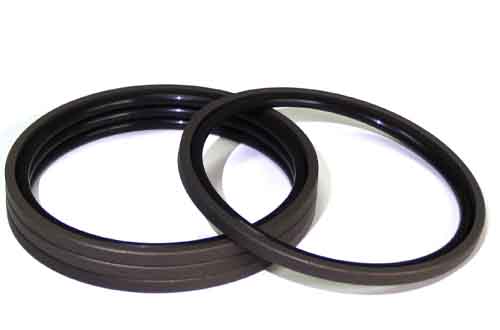

汽車密封圈的等離子清洗處理是提升其密封性能、可靠性及使用壽命的關(guān)鍵工藝。以下從處理原理、設(shè)備選型要點(diǎn)、工藝參數(shù)優(yōu)化、應(yīng)用優(yōu)勢(shì)及注意事項(xiàng)等方面，為你詳細(xì)解析汽車密封圈等離子清洗機(jī)的選擇與應(yīng)用：
物理作用：通過離子濺射去除表面污染物（油污、脫模劑、氧化物等），并微觀刻蝕表面，增加粗糙度（如從 Ra 0.2μm 提升至 Ra 0.5 - 1μm），提升后續(xù)涂層或粘合的附著力。
化學(xué)作用：利用活性氣體（如 O?、N?、Ar 等）與表面有機(jī)物反應(yīng)，生成 CO?、H?O 等揮發(fā)性物質(zhì)，實(shí)現(xiàn)深度清潔；同時(shí)引入極性基團(tuán)（如 - OH、-COOH），提高表面能（從 30 - 40 mN/m 提升至 50 - 70 mN/m），改善親水性或粘結(jié)性。
二、設(shè)備選型核心要點(diǎn)
真空腔體式：適合批量處理，腔體容積根據(jù)產(chǎn)能選擇（如 50L - 200L），需搭配自動(dòng)旋轉(zhuǎn)托盤（轉(zhuǎn)速 5 - 20 rpm）確保 360° 均勻處理。
在線式輥筒輸送：適合長(zhǎng)條形密封圈（如車門密封條），需配置多組等離子噴頭（間距 10 - 20 cm），配合傳送帶速度（0.5 - 2 m/min）實(shí)現(xiàn)連續(xù)生產(chǎn)。
粗糙度檢測(cè)：使用 3D 表面輪廓儀，Ra 值控制在 0.3 - 1μm，避免過度刻蝕導(dǎo)致密封面變形（如唇邊密封件變形量需 < 0.05mm）。
清潔度驗(yàn)證：通過 X 射線光電子能譜（XPS）分析，C 元素含量應(yīng)從處理前的 60% - 70% 降至 30% 以下，O 元素含量提升至 40% 以上（表明有機(jī)物去除）。
親，如果您對(duì)等離子體表面處理機(jī)有需求或者想了解更多詳細(xì)信息，歡迎點(diǎn)擊普樂斯的在線客服進(jìn)行咨詢，或者直接撥打全國(guó)統(tǒng)一服務(wù)熱線400-816-9009，普樂斯恭候您的來電！
一、汽車密封圈等離子清洗的核心原理
等離子體中的高能粒子（離子、電子、自由基等）與密封圈表面發(fā)生物理轟擊和化學(xué)反應(yīng)：物理作用：通過離子濺射去除表面污染物（油污、脫模劑、氧化物等），并微觀刻蝕表面，增加粗糙度（如從 Ra 0.2μm 提升至 Ra 0.5 - 1μm），提升后續(xù)涂層或粘合的附著力。
化學(xué)作用：利用活性氣體（如 O?、N?、Ar 等）與表面有機(jī)物反應(yīng)，生成 CO?、H?O 等揮發(fā)性物質(zhì)，實(shí)現(xiàn)深度清潔；同時(shí)引入極性基團(tuán)（如 - OH、-COOH），提高表面能（從 30 - 40 mN/m 提升至 50 - 70 mN/m），改善親水性或粘結(jié)性。
二、設(shè)備選型核心要點(diǎn)
1. 密封圈材料與污染物分析
| 材料類型 | 常見污染物 | 推薦等離子工藝 |
| 硅橡膠（SiR） | 脫模劑、硅油、灰塵 | O?/Ar 混合氣體，低功率（50 - 100W）刻蝕 |
| 三元乙丙橡膠（EPDM） | 加工油、硫化殘留物 | O?等離子體活化，中等功率（100 - 200W） |
| 氟橡膠（FKM） | 金屬離子殘留、聚合物碎屑 | Ar 等離子體濺射，高功率（200 - 300W） |
| 聚氨酯（PU） | 潤(rùn)滑劑、氧化層 | N?/H?混合氣體，中等功率（150 - 250W） |
2. 等離子源類型與設(shè)備結(jié)構(gòu)
設(shè)備結(jié)構(gòu)：真空腔體式：適合批量處理，腔體容積根據(jù)產(chǎn)能選擇（如 50L - 200L），需搭配自動(dòng)旋轉(zhuǎn)托盤（轉(zhuǎn)速 5 - 20 rpm）確保 360° 均勻處理。
在線式輥筒輸送：適合長(zhǎng)條形密封圈（如車門密封條），需配置多組等離子噴頭（間距 10 - 20 cm），配合傳送帶速度（0.5 - 2 m/min）實(shí)現(xiàn)連續(xù)生產(chǎn)。
三、工藝優(yōu)化
1. 核心工藝指標(biāo)
表面能測(cè)試：采用接觸角測(cè)量?jī)x，處理后水接觸角應(yīng)≤30°（未處理時(shí)≥90°），確保粘結(jié)劑（如硅膠膠水）均勻鋪展。粗糙度檢測(cè)：使用 3D 表面輪廓儀，Ra 值控制在 0.3 - 1μm，避免過度刻蝕導(dǎo)致密封面變形（如唇邊密封件變形量需 < 0.05mm）。
清潔度驗(yàn)證：通過 X 射線光電子能譜（XPS）分析，C 元素含量應(yīng)從處理前的 60% - 70% 降至 30% 以下，O 元素含量提升至 40% 以上（表明有機(jī)物去除）。
蘇公網(wǎng)安備 32058302002178號(hào)
