慘！一招不慎，等離子清洗產品越洗越臟？
文章導讀：真空等離子清洗設備被廣泛應用于精密電子、半導體、高分子材料等領域，但是如果設備操作不當，可能會導致產品二次污染，經濟損失慘重。普樂斯的小伙伴借用以下的案例來提醒大家！
1、問題：某客戶反映在真空等離子清洗設備使用中出現了產品被油污污染的情況，且并不是同一臺設備出現此問題。
2、原因分析：根據客戶設備操作人員提供的信息及普樂斯在現場進行設備檢查發現，出現真空室內產品受污染的原因為設備出現報警后，設備操作不當導致真空泵產生的部分油氣被倒吸入真空室內所至。
3、具體說明：真空等離子清洗設備在待機狀態通常真空泵是運行的，主要是通過高真空氣動擋板閥（擋板閥）的打開與關閉實現對真空室的抽真空功能。在設備運行過程中，如出現真空泵倒計時故障、真空泵熱過載故障、電源偏差及反射過大等報警時，為保護設備關鍵配件不受損壞，設備將自動停機（包括真空泵）。
設備報警停機后高真空氣動擋板閥也自然關閉，但真空室內仍處于高真空狀態。如在設備出現故障停機的情況后，操作人員沒有按使用規范及時的進行破真空或開啟真空泵的動作，而是在自動界面直接點擊啟動按鍵，那么此時高真空氣動擋板閥至真空室內處理于高真空狀態，而高真空至真空泵端為常壓狀態。此時高真空氣動擋板閥打開后，真空泵端如有殘余的油氣，那么油氣便會受真空室內負壓的作用被倒吸入真空室內，造成真空室內產品的污染。
4、解決方案：
4-1規范等離子清洗設備使用人員的操作
當設備出現報警停機時及時進行破真空動作和確認真空泵是否因報警停機；如出現真空泵停機的狀況需將真空泵開啟后再繼續使用設備。
4-2增加控制電路的互鎖功能
除對操作人員進行使用規范外，考慮到人員的流動性及操作規范的執行力等因素，普樂斯也考慮從設備控制方面進行簡單有效的優化，增加真空泵啟動與高真空擋板閥啟動間的互鎖功能，保證在真空泵未開啟的狀態下無法啟動高真空氣動擋板閥，以達到防止誤操作而造成真空室返油的情況。
4-3方案的具體介紹
在正常狀態下，真空泵與高真空氣動擋板閥是分別獨立控制的，如下圖中間繼電器接線情況實景所示：左起第二個中間繼電器（K1）實現對真空泵的控制，左起第七個中間繼電器（K7）實現對高真空氣動擋板閥的控制，兩者都接收到信號后相對應的中間繼電器吸合實現對負載的控制。
圖上藍色線表示原L7轉至K1的常開觸點一端，紅色線表示新增加的線路。
以上這種方式為簡單有效的防范改造方式，操作簡單且安全可靠，但為了保證產品質量，還是要規范等離子清洗設備使用人員的操作規范，在設備出現故障停機時應該及時進入手動界面進行破真空動作，如果設備停機時間較長，且產品一直在高真空狀態下的真空室內，也會對產品造成影響。
本案例的剖析對您有什么啟發嗎？類似問題和解決辦法歡迎大家留言與我們交流和分享。
親，如果您對等離子清洗機感興趣或者想了解更多詳細信息，歡迎點擊普樂斯的在線客服進行咨詢，或者直接撥打全國統一服務熱線400-816-9009，普樂斯恭候您的來電！
2、原因分析：根據客戶設備操作人員提供的信息及普樂斯在現場進行設備檢查發現，出現真空室內產品受污染的原因為設備出現報警后，設備操作不當導致真空泵產生的部分油氣被倒吸入真空室內所至。
3、具體說明：真空等離子清洗設備在待機狀態通常真空泵是運行的，主要是通過高真空氣動擋板閥（擋板閥）的打開與關閉實現對真空室的抽真空功能。在設備運行過程中，如出現真空泵倒計時故障、真空泵熱過載故障、電源偏差及反射過大等報警時，為保護設備關鍵配件不受損壞，設備將自動停機（包括真空泵）。
設備報警停機后高真空氣動擋板閥也自然關閉，但真空室內仍處于高真空狀態。如在設備出現故障停機的情況后，操作人員沒有按使用規范及時的進行破真空或開啟真空泵的動作，而是在自動界面直接點擊啟動按鍵，那么此時高真空氣動擋板閥至真空室內處理于高真空狀態，而高真空至真空泵端為常壓狀態。此時高真空氣動擋板閥打開后，真空泵端如有殘余的油氣，那么油氣便會受真空室內負壓的作用被倒吸入真空室內，造成真空室內產品的污染。
4、解決方案：
4-1規范等離子清洗設備使用人員的操作
當設備出現報警停機時及時進行破真空動作和確認真空泵是否因報警停機；如出現真空泵停機的狀況需將真空泵開啟后再繼續使用設備。
4-2增加控制電路的互鎖功能
除對操作人員進行使用規范外，考慮到人員的流動性及操作規范的執行力等因素，普樂斯也考慮從設備控制方面進行簡單有效的優化，增加真空泵啟動與高真空擋板閥啟動間的互鎖功能，保證在真空泵未開啟的狀態下無法啟動高真空氣動擋板閥，以達到防止誤操作而造成真空室返油的情況。
4-3方案的具體介紹
在正常狀態下，真空泵與高真空氣動擋板閥是分別獨立控制的，如下圖中間繼電器接線情況實景所示：左起第二個中間繼電器（K1）實現對真空泵的控制，左起第七個中間繼電器（K7）實現對高真空氣動擋板閥的控制，兩者都接收到信號后相對應的中間繼電器吸合實現對負載的控制。

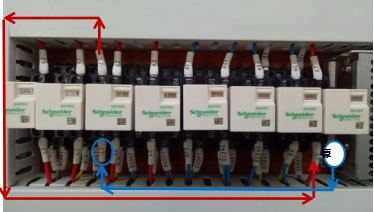

為了保證不出現因誤操作而造成真空室吸入油氣的情況，則需要保證K1在非工作狀態下K7中高真空氣動擋板閥控制線k7與L7不通電，此時將電控中的L7線移至K1中的另一對常開觸點的一端，從另一端再接一根線連接至K7中原L7線的接線處。這樣便實現了真空泵與高真空氣動擋板閥的互鎖，保證真空泵不工作的狀態下高真空氣動擋板閥無法打開。如下圖所示：
圖上藍色線表示原L7轉至K1的常開觸點一端，紅色線表示新增加的線路。
以上這種方式為簡單有效的防范改造方式，操作簡單且安全可靠，但為了保證產品質量，還是要規范等離子清洗設備使用人員的操作規范，在設備出現故障停機時應該及時進入手動界面進行破真空動作，如果設備停機時間較長，且產品一直在高真空狀態下的真空室內，也會對產品造成影響。
本案例的剖析對您有什么啟發嗎？類似問題和解決辦法歡迎大家留言與我們交流和分享。
